Status
Relocation LS1
Patches and RadTol R&D for PCs
 |
||
Partly Relocated

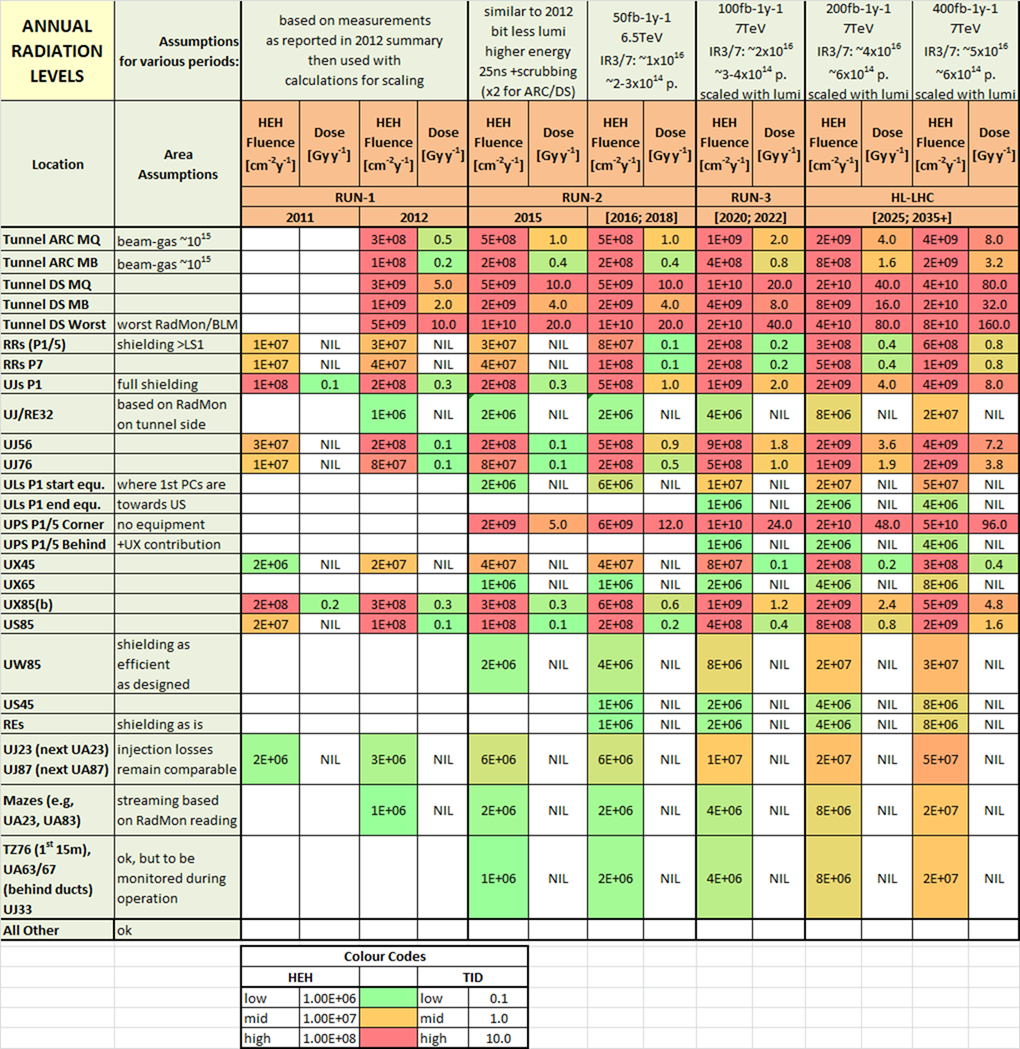

| Area | High-Energy Hadron Fluence | Mitigation Status |
Future [Uncertainty] | ||||||||||||||||||||||||||||
| 2011 | 2012 | Nominal | Ultimate | ||||||||||||||||||||||||||||
| UJ14/16 | 2.1E+08 | 1.3E+08 | 6.3E+08 | 2.5E+09 | Partly Relocated | Shielding
installation this xMasBreak Relocation LS1 |
|||||||||||||||||||||||||
| RR13/17 | 7.0E+06 | 2.1E+07 | 2.1E+08[1] | 8.4E+08[2] | Shielding
option for LS1 Patches and RadTol R&D for PCs |
|
|||||||||||||||||||||||||
| UJ56 | 3.5E+07 | 1.1E+08 | 5.3E+08 | 2.1E+09 | Partly Relocated | Relocation xMasBreak & Relocation LS1 | |||||||||||||||||||||||||
| RR53/57 | 1.1E+07 | 3.3E+07 | 3.3E+08 | 1.3E+09 | Shielding option for LS1 | ||||||||||||||||||||||||||
| UJ76 | 5.4E+06 | 1.6E+07 | 8.1E+07 | 3.2E+08 | Additional
Shielding Partly Relocated |
Relocation LS1 | |||||||||||||||||||||||||
| RR73/77 | 8.1E+06 | 2.4E+07 | 2.4E+08[3] | 9.7E+08[4] | Fully shielded | ||||||||||||||||||||||||||
| UX85b | 1.7E+08 | 2.1E+08 | 4.3E+08 | 4.3E+09 | Relocated | ||||||||||||||||||||||||||
| US85 | 3.5E+07 | 4.4E+07 | 8.8E+07 | 8.8E+08 | Partly Relocated | Relocation xMasBreak & LS1 (finished) | |||||||||||||||||||||||||
| UA23 (maze) | 3.4E+06 | 4.4E+06 | 2.0E+07 | 2.9E+07 | re-inforce maze-shielding [TDI/TCTVB load to be confirmed] | ||||||||||||||||||||||||||
| UA87 (maze) | 1.0E+06 | 1.3E+06 | 6.0E+06 | 8.4E+06 | re-inforce maze-shielding [TDI/TCTVB load to be confirmed] | ||||||||||||||||||||||||||
| UJ23 | 2.0E+05[5] | 2.6E+05 | 9.0E+05 | 1.2E+06 | Additional Shielding | [injection losses to be confirmed] | |||||||||||||||||||||||||
| UJ87 | 5.0E+05[6] | 6.5E+05 | 2.3E+06 | 3.0E+06 | Additional Shielding | [injection losses to be confirmed] | |||||||||||||||||||||||||
| UX45 | 2.5E+06 | 3.3E+06 | 1.5E+07 | 2.1E+07 | relocation (unlikely) [BG to be confirmed] | 9.5 | |||||||||||||||||||||||||
| UX65 | 1.0E+06 | 1.3E+06 | 6.0E+06 | 8.4E+06 | relocation (unlikely) [BG to be confirmed] | ||||||||||||||||||||||||||
| REs (entry!) | 5.0E+05 | 3.3E+06 | 2.3E+07 | 3.0E+07 | no actions needed [if BG is confirmed] | ||||||||||||||||||||||||||
| DS (P1/5) | 1.0E+10 | 3.0E+10 | 1.5E+11 | 6.0E+11 | dominated by leakage, [BG to be confirmed] | ||||||||||||||||||||||||||
| DS (3/7) | 1.0E+09 | 3.0E+09 | 1.5E+10 | 6.0E+10 | dominated by leakage, [BG to be confirmed] | 30 | |||||||||||||||||||||||||
| DS (other) | 3.0E+08 | 2.0E+09 | 1.4E+10 | 1.8E+10 | [BG to be confirmed] | ||||||||||||||||||||||||||
| ARC | 2.0E+07 | 1.3E+08 | 9.0E+08 | 1.2E+09 | [BG to be confirmed] | ||||||||||||||||||||||||||
| Area | Doses (Gy) | Comments | |||||||||||||||||||||||||||||
| 2011 | 2012 | Nominal | Ultimate | ||||||||||||||||||||||||||||
| DS (P1/5) | 10.0 | 30.0 | 150.0 | 600.0 | hot spots! | ||||||||||||||||||||||||||
| DS (3/7) | 1.0 | 3.0 | 15.0 | 60.0 | leakage dependent | ||||||||||||||||||||||||||
| DS (other) | 0.3 | 2.0 | 13.5 | 18.0 | beam-gas check! | ||||||||||||||||||||||||||
| ARC | 0.0 | 0.1 | 0.9 | 1.2 | beam-gas check! | ||||||||||||||||||||||||||
| Normalisation | |||||||||||||||||||||||||||||||
| Luminosity [fb-1] | 5.0 | 15.0 | 50 | 200 | |||||||||||||||||||||||||||
| Lumi LHCb [fb-1] | 1.2 | 1.5 | 2 | 20 | |||||||||||||||||||||||||||
| Intensity | 1 | 1.3 | 3 | 4 | |||||||||||||||||||||||||||
| Losses | 1.00E+15 | 3.00E+15 | 1.00E+16 | 4.00E+16 | |||||||||||||||||||||||||||
| Beam-Gas Safety Factor | 1 | 1 | 2 | 2 | |||||||||||||||||||||||||||
| ARC BG (avg) | 1.00E-10 | 5.00E-10 | 1.00E-09 | 1.00E-09 | |||||||||||||||||||||||||||
| DS BG (avg) | 1.00E-09 | 5.00E-09 | 1.00E-08 | 1.00E-08 | |||||||||||||||||||||||||||
| Other BG (avg) | 1.0 | 1.3 | 4.0[7] | 5.6 | |||||||||||||||||||||||||||
| Energy (scaling) | 1.0 | 1.0 | 1.5 | 1.5 | |||||||||||||||||||||||||||
| UJ14/16 shielding Impr. | 1 | 5 | 5 | 5 | |||||||||||||||||||||||||||
